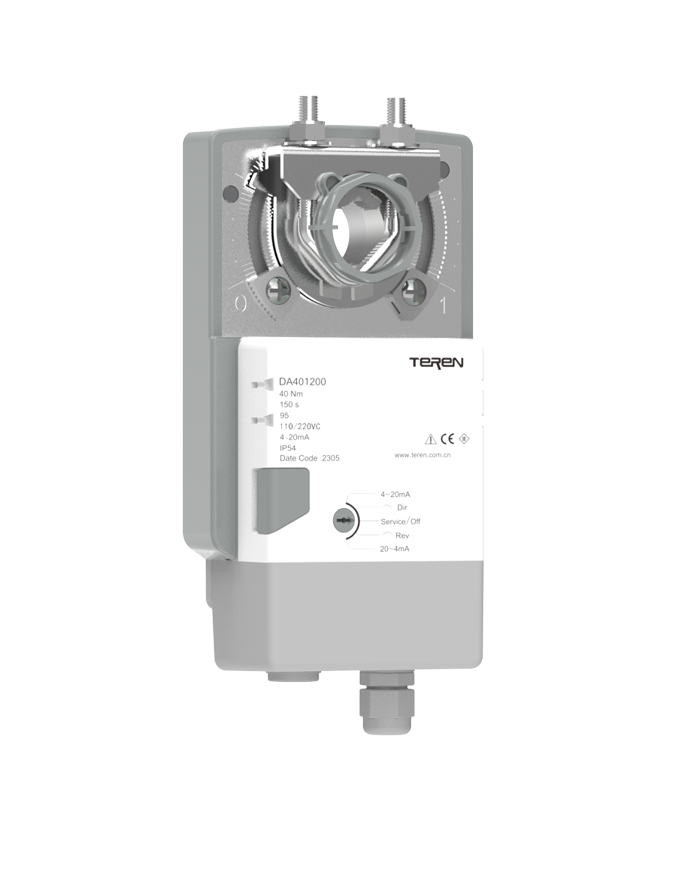

应用和特点

● 专为暖通系统或各类设备的风门控制而设计

● 安装简便：直接耦合设计，将执行器固定在风门连接轴上，适配器自动对中，能够适用不同轴径的风门

● 机械行程限位：可以在全行程范围内调整

● 有机械位置指示：可任意调节指示位置

● 手动操作：可通过手动按钮实现手动操作，便于用户在断电或没有控制信号输入时对执行器做手动调节

● 多功能选择旋钮：选择控制/旋转方向和停止/关闭状态，方便设置多种运行模式

● 高度可靠：全行程过载保护功能，无需限位开关，行至终点自行停止

● 可拆卸端子盖设计，使安装、接线方便、快捷

● 高使用寿命：采用工业设计，运行稳定可靠，寿命长

● 外置位置开关：可任意调节位置设定点，并现场安装。接线方向可以左右灵活设置

技术指标

力矩：20 Nm

正反作用：旋转正反作用旋钮进行切换

位置指示：机械指示

手动操作：手动按钮

旋转角度：≤95°

运行时间：120s

连接轴尺寸：圆轴Φ12~26.7mm，方轴12~18mm，最短轴长50mm

电源：

控制信号：on/off，三位浮点，0(2)~10VDC(输入阻抗100KΩ)，4~20 mA (输入阻抗200Ω)，RS485/Modbus-RTU

内置反馈信号：0(2)~10VDC(最大输出1mA)；4~20mA(最大负载500Ω)；RS485/Modbus-RTU

内置反馈开关：2×SPDT，250V/3A

外置位置开关：1×SPDT，250V/3A 或2×SPDT，250V/3A，需单独订货，参考配件说明

电气连接：螺丝端子

工作模式：EN60730-1类型1

工作环境：-30~50°C，0~95%RH，无结露(EN60730-1)

储运温度：-40~80°C

噪音：≤40dB

防护等级：IP54

重量：1.5kg(24V基本型)

认证：CE

选型表

注：控制信号为0时，内置反馈信号只能选0；控制信号为1时，内置反馈信号可以选0或1；控制信号为2时，内置反馈信号可以选0或2；控制信号为8时，内置反馈信号可以选0或8。

外置位置开关 (需单独订货) ：

外置位置开关可以反馈执行器的位置状态。适合现场安装使用，能代替内置反馈开关的功能，并可任意调节位置设定点。

型号：SW1(1×SPDT，250V/3A)；SW2(2×SPDT，250V/3A)

工作环境：-30~50°C，0~95%RH，无结露(EN60730-1)

储存温度：-40~80°C

保护等级：II-完全绝缘

防护等级：IP54

重量：0.1kg
