应用和特点

1、二/三通控制球阀，内螺纹连接，DN15~65，适用于空调机组、盘管等供热或制冷系统及设备的冷、热水调节

2、兼容执行器连接标准ISO5211，可以适配TEREN球阀执行器BVA系列，或其他品牌符合标准的执行器

3、等百分比流量特性

4、结构紧凑小巧，适用于狭小安装空间

5、驱动力矩小，关闭压差大

6、直通水流，流通能力大，流阻小，不堵渣

7、泄露率低，阀门柔性开启，能有效防止水锤

技术指标

公称通径：二通DN15~65，三通DN15~50

介质：冷、热水，最大浓度50%的乙二醇溶液

介质温度：5~95°C

公称压力：PN20

流量特性：二通：等百分比；

                三通：控制路通A-AB等百分比；旁通B-AB：线性，流量约为50%Kvs

泄漏率：二通：控制通路：≤0.01%Kvs；阀杆无泄漏

              三通：控通路A-AB≤0.01%Kvs；阀杆无泄漏；旁通B-AB约1%~2% Kvs

可调比：>100: 1

旋转角度：90°

管道连接：内螺纹，ISO7-1 Rp

执行器连接：连接法兰符合ISO5211，F03(4×M5)，阀杆斜方键9×9(M5)

安装位置：阀杆向上垂直或水平安装

结构及材质

1. 阀体：黄铜

2. 阀盖：黄铜

3. 阀座：增强聚四氟乙烯PTFE

4. 球芯：不锈钢

5. 阀杆：黄铜电镀

6. 密封圈：氟橡胶EPDM

流量特性

流量与压差的关系

Kvs=

ΔP：阀门全开时的压差，单位kPa；

F：压差为ΔP时的额定流量，单位m3/h；

Kvs：在阀门全开，阀门二端压差为100kPa，介质密度为1g/cm3时，流经阀门的流量，单位m3/h

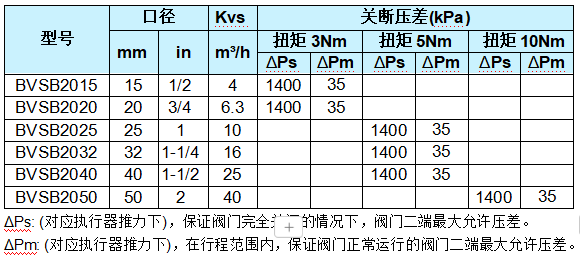

选型表及关断压差表

ΔPm: (对应执行器扭矩下)，在行程范围内，保证阀门正常运行的阀门二端最大允许压差。
