应用和特点

1、三通控制座阀，内螺纹连接，适用于空调机组、盘管等供热或制冷系统及设备的冷、热水调节

2、 适配TEREN座阀执行器GVA系列，或其他品牌的执行器，无需配件，可与执行器快速安装

3、等百分比流量特性

4、阀杆精确定位，确保精准控制

5、流道平滑，流通能力大，扰流小

6、结构紧凑小巧，适用于狭小安装空间

7、驱动力矩小，关闭压差大

8、泄露率低，阀门柔性开启，能有效防止水锤

技术指标

口径：DN15~80

公称压力：PN16

介质：冷、热水，最大浓度50%的乙二醇溶液

介质温度：-5~95°C

阀门类型：二通

流量特性：等百分比

泄漏率：≤0.05%Kvs，阀杆无泄漏

可调比：>100: 1

行程：10~20mm，见选型表

管道连接：内螺纹，符合ISO7-1 Rp

动作方向：阀杆向下关闭

安装位置：阀杆向上垂直或水平安装

结构及材质

1. 阀体：黄铜

2. 阀盖：黄铜

3. 阀座：增强聚四氟乙烯RPTFE

4. 阀芯：不锈钢

5. 阀杆：不锈钢

6. 密封圈：NBR/PTFE

流量特性

流量与压差的关系

Kvs=

ΔP：阀门全开时的压差，单位kPa；

F：压差为ΔP时的额定流量，单位m3/h；

Kvs：在阀门全开，阀门二端压差为100kPa，介质密度为1g/cm3时，流经阀门的流量，单位m3/h

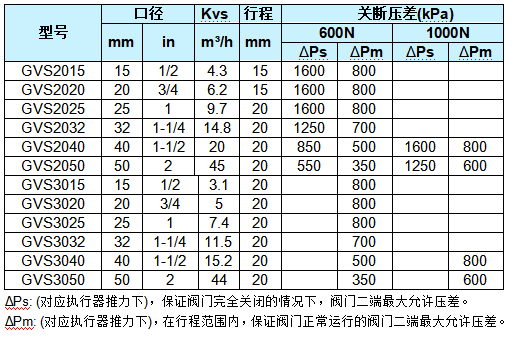

选型表及关断压差表
