应用和特点

• 专为各类暖通空调系统或设备的高温球阀控制而设计，可以适 配 TEREN 的 BVSS 系列球阀或市场上其它各主流品牌的球阀

• 安装简便：将执行器固定在球阀连接法兰上，并连接手柄即可

• 机械行程限位：可以在全行程范围内调整  有机械位置指示：可任意调节指示位置

• 手动操作：可通过手动按钮实现手动操作，便于在断电或没有 控制信号输入时对执行器做手动调节

• 多功能选择旋钮：选择控制/旋转方向和停止/关闭状态，方便 设置多种运行模式

• 断电复位：当外部正常供电中断时，执行器会运行到预设的安 全位置

• 标准速度或中速可选

• 具有全行程过载保护功能，无需限位开关，行至终点自行停止

• 可拆卸端子盖设计，使安装、接线方便、快捷

• 采用工业设计，运行稳定可靠，寿命长  外置位置开关：可任意调节位置设定点，并现场安装。接线方 向可以左右灵活设置

技术指标

扭矩：20 Nm

适用介质温度：-10~200°C

球阀连接：国标 F07 连接法兰和 14x14 方键，也可定制

正反作用：旋转正反作用旋钮进行切换

位置指示：机械指示

手动操作：手动按钮

旋转角度：≤95°

运行时间：标准速度 150s，或中速 90s 可选

驱动：无刷直流电机

电源：19.2~28.8V AC/DC

电源功耗：动作 3W，保持 0.8W，充电 4W

电源防护等级：III-安全低压

控制信号：on/off，三位浮点，0(2)~10VDC(输入阻抗 100KΩ)

                4~20 mA (输入阻抗 200Ω)，RS485/Modbus-RTU

 内置反馈信号：0(2)~10VDC(最大输出 1mA) 4~20mA(最大负 载 500Ω)；

                         RS485/Modbus-RTU

内置反馈开关：2xSPDT，0.5A/30VDC

外置位置开关：1xSPDT，0.5A/250VAC 或 2xSPDT，0.5A/250VAC 需单独订货，参考配件说明

断电复位设置：全开或全关，由拨码开关设置

断电延时动作时间：2s

断电复位运行时间：<30s

电容充电时间：<15min

电容使用寿命：>10 年

电气连接：螺丝端子

工作寿命：10 万次(全行程，标准速度)

工作模式：EN60730-1 类型 1

工作环境：-30~50°C，0~95%RH，无结露(EN60730-1)

储运温度：-40~80°C

噪音：≤40dB

防护等级：IP54

重量：1.32kg

认证：CE

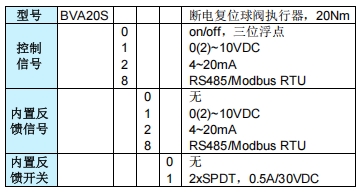

选型表

1. 控制信号为 0 时，内置反馈信号只能选 0；控制信号为 1 时，内置反馈信号可以选 0 或 1；

控制信号为 2 时，内置反馈信号可以选 0 或 2；控制信号为 8 时，内置反馈信 号可以选 0 或 8。

2. 如选运行时间为中速 75s，选型加后缀 M。
